Эффективное проектирование в строительной отрасли
Инструмент предназначен для интеллектуального оформления и редактирования чертежей согласно российским стандартам. Учтено более 20 норм оформления документации.

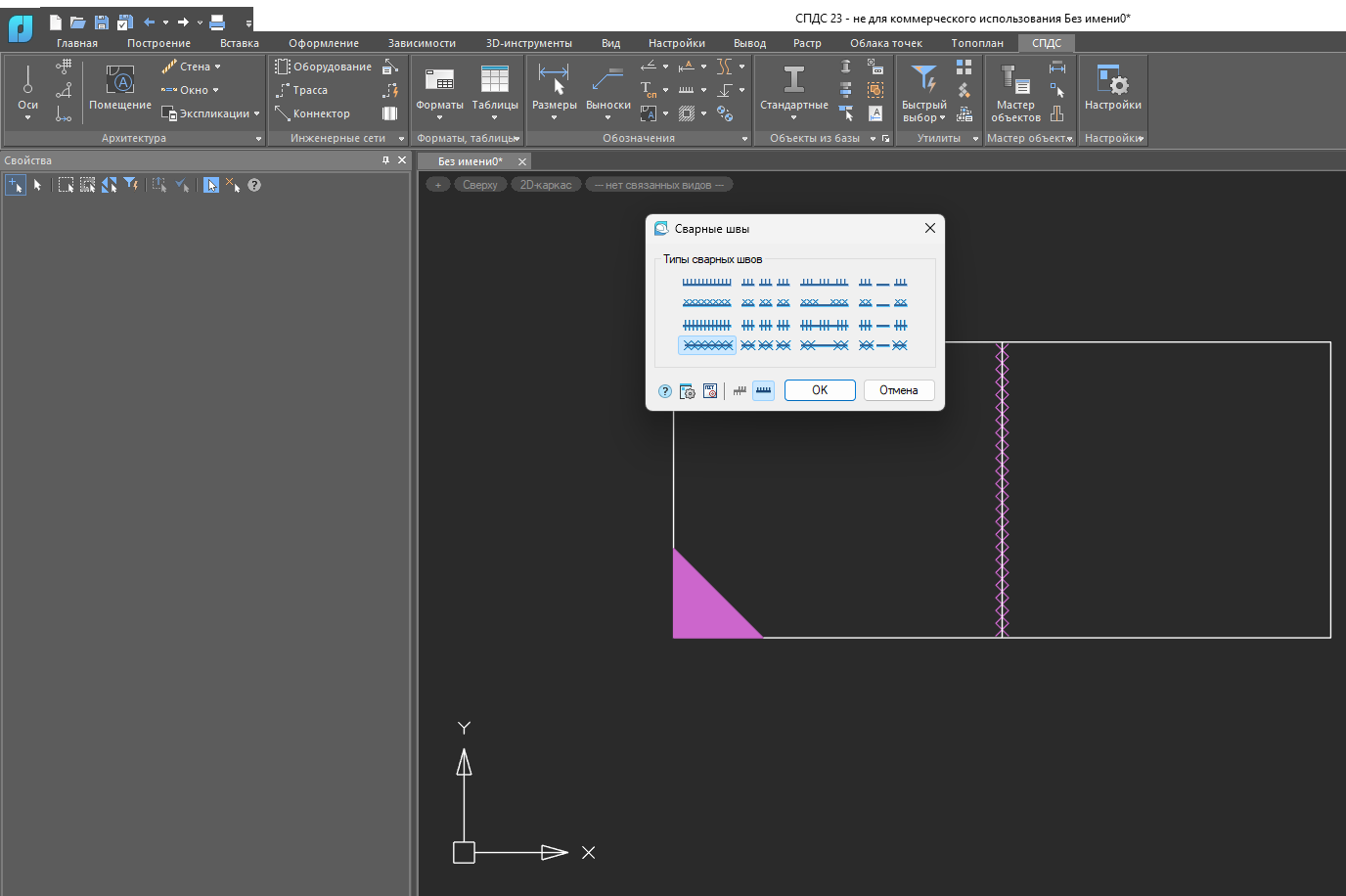

Условные обозначения

Нанесение отметок уровня, сварных швов, уклонов, форматов и т.п. не займет много времени, ведь каждый элемент оформления уже вычерчен по стандартам. Интеллектуальные «ручки» позволят видоизменить условное обозначение «по месту». Простой алгоритм команд делает инструменты СПДС не только полезными, но и приятными в работе.

Параметрические объекты

В базу элементов СПДС включен внушительный набор наиболее часто используемых металлических профилей, сборных железобетонных изделий, деталей креплений. Каждый объект имеет параметры, соответствующие стандарту, ГОСТу, серии. Это позволяет ускорить процесс разработки документации, а функционал платформы обеспечивает возможность вывести параметры в таблицы и выноски.

Архитектурные решения

Специальные объекты модуля – оси, стены, колонны, окна, двери и т.п. – возьмут на себя большую часть работы по вычерчиванию плана; от пользователя потребуется только назначать параметры. Команда «Помещение» позволит автоматически сформировать различные ведомости и экспликации, а используя Менеджер проекта можно получить 3D-модель здания и документацию в формате IFC.

Умное редактирование

Модуль содержит инструменты автоматизированного редактирования. Существует возможность объединить отдельные отрезки и тексты в таблицу nanoCAD. Утилита «Нумерация объектов» позволяет автоматически пронумеровать любой объект чертежа, команда «Копировать фрагмент» –увеличить/уменьшить выделенную графику, а «Универсальный маркер» – создать собственный объект с вычисляемыми свойствами.

Гибкость настроек

Максимально удобная работа благодаря широким возможностям настроек. Инструменты оформления конструкторской и технологической документации можно адаптировать в соответствии с требованиями внутреннего нормоконтроля предприятия, учитывая правила ЕСКД и ЕСТД.

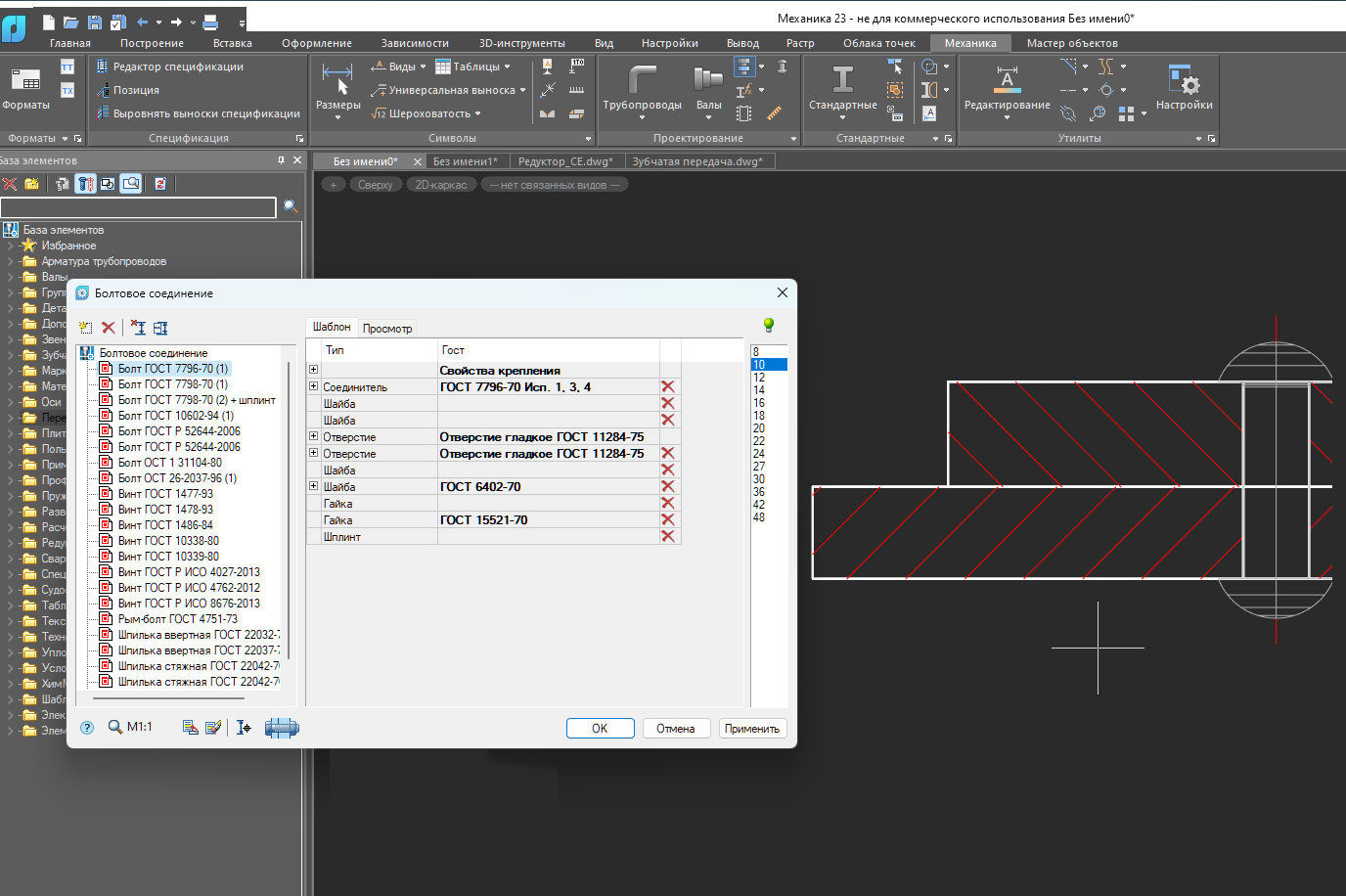

База параметрических элементов

Модуль «Механика» предоставляет большой выбор параметрических стандартных элементов. В сочетании с возможностью создания пользовательских типовых элементов это позволяет значительно сократить сроки разработки проекта, максимально уменьшить объем рутинной работы и полностью сконцентрироваться на инженерном творчестве.

Автоматическое создание спецификаций

Обширный функционал для автоматического создания спецификаций по ГОСТу: простой, встраиваемой, электромонтажной, плазовой, групповых типов А и Б. Широкий спектр настроек позволяет учитывать особенности подготовки спецификаций на различных предприятиях, а также создавать пользовательские спецификации.

Проектирование зубчатых передач

Специализированный модуль позволяет создавать высокоточные чертежи зацеплений с учетом множества параметров нагружения, специфики используемого материала деталей и других особенностей. В основу расчетного модуля положены ГОСТ 21354-87 и ГОСТ 16532-70, что позволяет контролировать разработку на соответствие стандарту прочности и стандарту геометрии.

Редактор технических требований

Чертеж это не только графика, но и техническое описание, которое зачастую бывает достаточно объемным. Встроенный редактор технических требований позволяет максимально быстро и в соответствии со стандартом оформлять текст на чертеже, делать ссылки на элементы оформления, а также вставлять в текст обозначения.

Универсальный инструмент объемного моделирования
Многофункциональный модуль, объединяющий два фундаментальных подхода: параметрическое и прямое объемное моделирование.

Конвертация форматов

Возможность конвертации в наиболее распространенные 3D-форматы (С3D, IGS, SAT, STEP, STL, JT, WRL, X_B, X_T) позволяет обмениваться информацией с большинством САПР. Любую модель, выполненную в nanoCAD с применением модуля «3D», можно передать на 3D-принтеры и станки с ЧПУ, используя функцию экспорта.

Параметризация

Широкие возможности формирования параметрических моделей позволяют создавать умные 3D-объекты, управляемые числовыми параметрами, а также накладывать геометрические ограничения, задавая условия изменения формы объектов. Вы можете прорабатывать различные исполнения и вариации как отдельной детали, так и сложных многокомпонентных сборок. Грамотное и продуманное использование параметризации значительно сокращает время моделирования и повышает эффективность.

Ассоциативность 3D-моделей и чертежей

Ассоциативная связь моделей и их проекций позволяет пользователям сконцентрироваться на проектировании в 3D-среде, уделяя внимание 2D-графике в основном лишь для оформления чертежей. Все изменения 3D-модели в любой момент будут отображаться и на чертежах, причем элементы оформления, внесенные в 2D-графику, также будут соответствовать этим изменениям.

3D-зависимости

Инструментарий 3D-зависимостей позволяет не только собирать сложные сборки из отдельных компонентов, но и, управляя параметрами разнесения, создавать демонстрационные модели, а также наглядные схемы сборок изделий. Пользователям доступны пять 3D-зависимостей: «Вставка», «Касание», «Симметрия», «Совмещение», «Угловая».

3D-примитивы

В режиме прямого моделирования доступны восемь типов 3D-примитивов – элементов, не требующих для создания дополнительных 2D-построений. Выберите нужный 3D-примитив и задайте необходимые размеры – 3D-тело готово. Нужно изменить размер или форму – потяните за «ручки» в нужном направлении, и объект трансформируется. Инструменты прямого моделирования очень важны и удобны при концептуальном 3D-проектировании.
